RX**/0.4A-**JM2
产品分类: 楼栋燃气调压器(箱)
产品价格: 询价
一 、用途
RX**/0.4A-**JM2系列燃气调压箱适用于单元楼栋及小型锅炉调压。适用于天然气、人工煤气、石油液化气和其它无腐蚀性气体。
二 、特点
a. 模块化设计,在线安装维修简便;
b. 自带过滤器;
c. 超压自动切断,确保用气安全;
d. 过压安全放散(液化石油气无安全放散);
e. 外箱采用喷塑钢板、不锈钢或玻璃钢等材料精制,防锈防潮、美观大方,用户可根据各自地区情况自由选择。
三 、 主要技术参数
进口压力范围P1:≤0.4 MPa 出口压力范围P2:1~5 KPa (低压型)
2~15 KPa(中压型)
稳压精度: AC10 关闭压力等级: SG10
放散压力Ps: 1.25 P2 工作温度范围:-20℃~60℃
通径系列: DN50 DN80

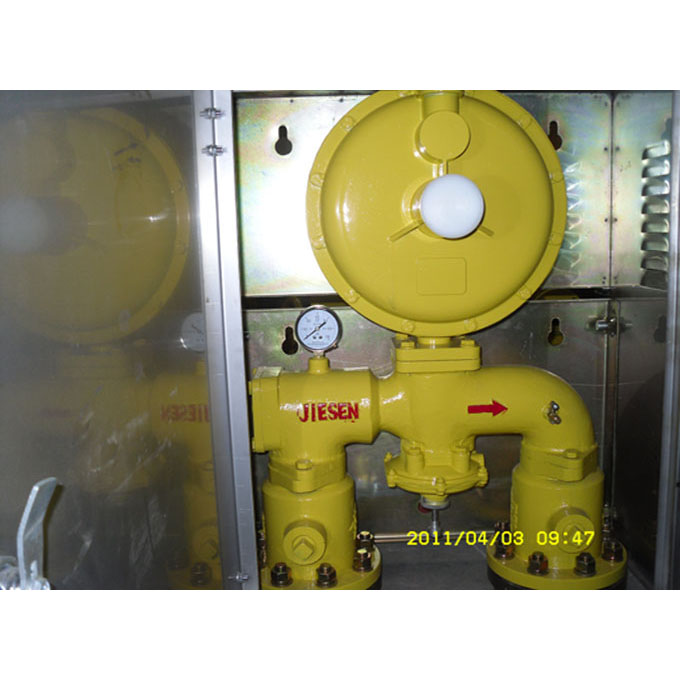

RX**/0.4A-**JM2系列燃气调压箱,由进出口球阀、阀体、主调节器、安全切断阀、过滤器、压力表、测压咀、外箱及外箱承架等组成。
注:球阀DN50规格的压力等级为1.0MPa;DN80规格的压力等级为1.6MPa。
四 、RX**/0.4A-**JM2调压箱外形图


五、流量表
1 RX200/0.4A-50JM2





流量m3/h
出口压力kpa
进口压力Mpa
0.07
0.08
0.10
0.13
0.15
0.18
0.20
0.30
0.40
1
108
112
117
130
162
200
220
240
260
2
126
135
144
185
210
235
270
290
310
3
160
180
200
225
250
275
300
320
350
5
170
190
210
235
240
285
310
360
380

2 RX300/0.4A-80JM2






流量m3/h
出口压力kpa
进口压力MPa
0.07
0.08
0.10
0.13
0.15
0.18
0.20
0.30
0.40
1
150
180
200
205
205
210
210
240
250
2
170
200
220
225
225
230
230
260
270
3
220
250
260
265
270
275
280
300
320
5
247
268
280
285
295
300
310
380
400
8
214
244
290
300
310
320
320
400
420
10
192
228
300
310
320
325
330
420
440
